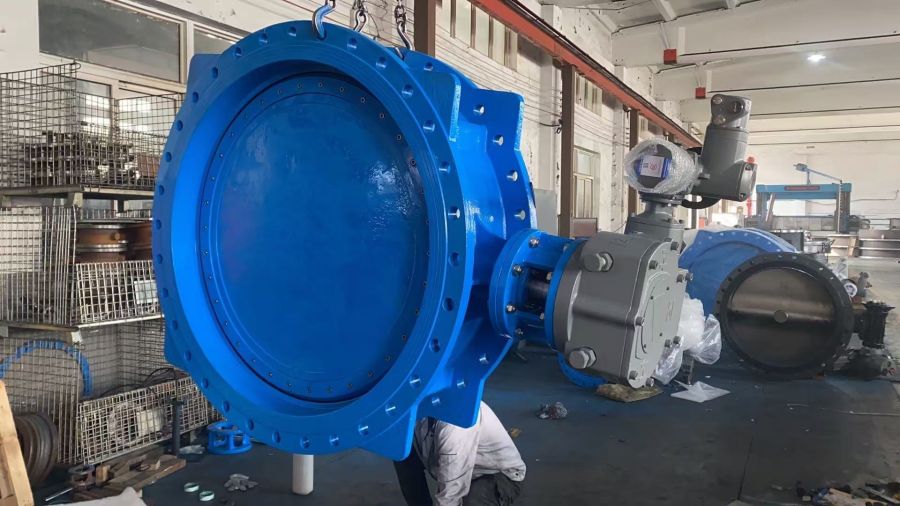

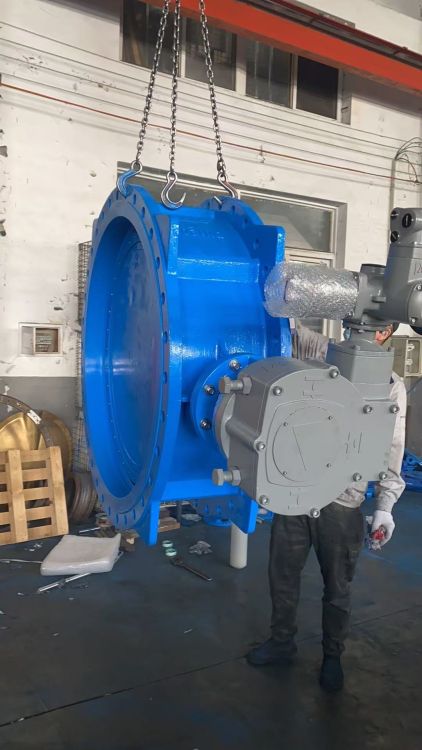

Затвор дисковый поворотный фланцевый чугунный с двойным эксцентриситетом с электроприводом

Затворы дисковые поворотные двухэксцентриковые (или же затворы с двойным эксцентриситетом) – это устройства для перекрытия потока жидкости в трубопроводах, которые обладают специфическими особенностями конструкции.

Основное отличие двухэксцентриковых затворов от других типов заключается в двойном эксцентриситете в конструкции. В этих затворах ось вращения диска смещена относительно оси корпуса с двумя разными значениями радиуса – первый эксцентриситет для вращения диска, а второй – для его захвата. Таким образом, диск двухэксцентрикового затвора имеет особую форму и структуру, которые обеспечивают особый тип изоляции и герметизации потока жидкости.

Основными преимуществами затворов дисковых поворотных двухэксцентриковых являются:

Высокая герметичность – двойной эксцентриситет обеспечивает плотное закрытие потока жидкости и предотвращает утечки.

Минимальные потери давления – эта модель затвора позволяет снизить гидравлические потери при пропуске жидкости через трубопровод.

Высокая устойчивость к износу и повреждениям – двойной эксцентриситет в конструкции дает затвору более надежную и долговечную работу.

Широкий диапазон применения – двухэксцентриковые затворы могут использоваться в разных отраслях, таких как нефтехимическая, энергетическая и пищевая.

Затворы дисковые поворотные трехэксцентриковые и четырехэксцентриковые отличаются от двухэксцентриковых по степени изоляции. В трех- и четырехэксцентриковых конструкциях используются специальные устройства для улучшения изоляции и герметизации потока, что позволяет использовать их в более требовательных условиях.

В целом, затворы дисковые поворотные двухэксцентриковые являются надежным и эффективным устройством для контроля потока жидкости в трубопроводах. Они обладают высокой герметичностью, минимальными потерями давления, высокой устойчивостью к износу и повреждениям, а также могут использоваться в различных отраслях.

Чертеж затвора дискового поворотного фланцевого чугунного с двойным эксцентриситетом с электроприводом

Материалы основных деталей

№ Наименование Детали Материал

1 Корпус GGG40

2 Нижний шток 420

3 Диск GGG40

4 Опорное кольцо 304

5 Уплотнительное кольцо EPDM

6 Верхний шток 420

7 Набивка NBR

8 Набивной сальник WCB

9 Шпилька 8.8

10 Гайка 8.8

11 Стойка WCB

12 Редуктор QT450

13 Седло 304
