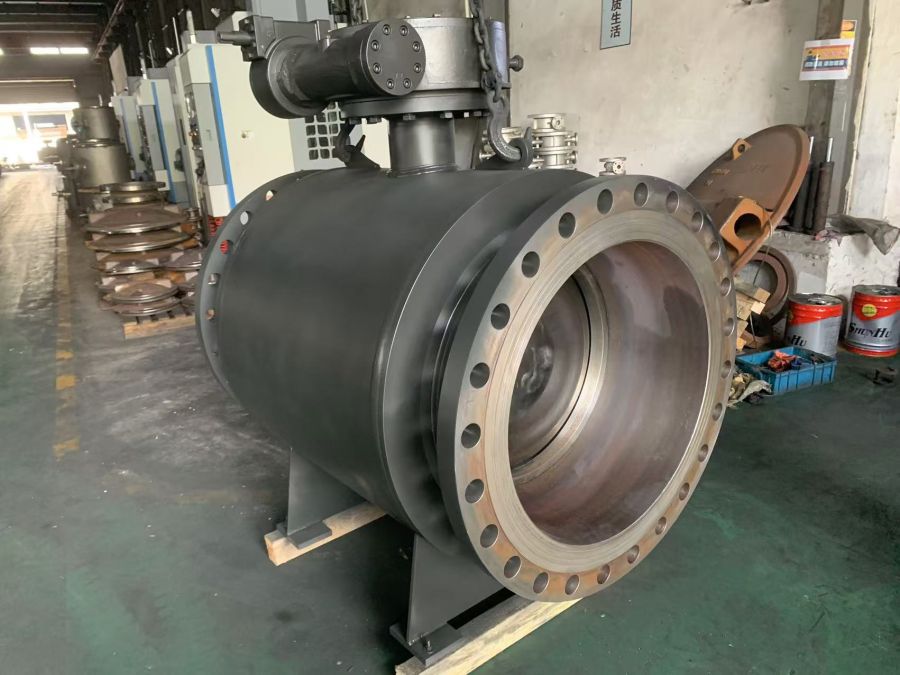

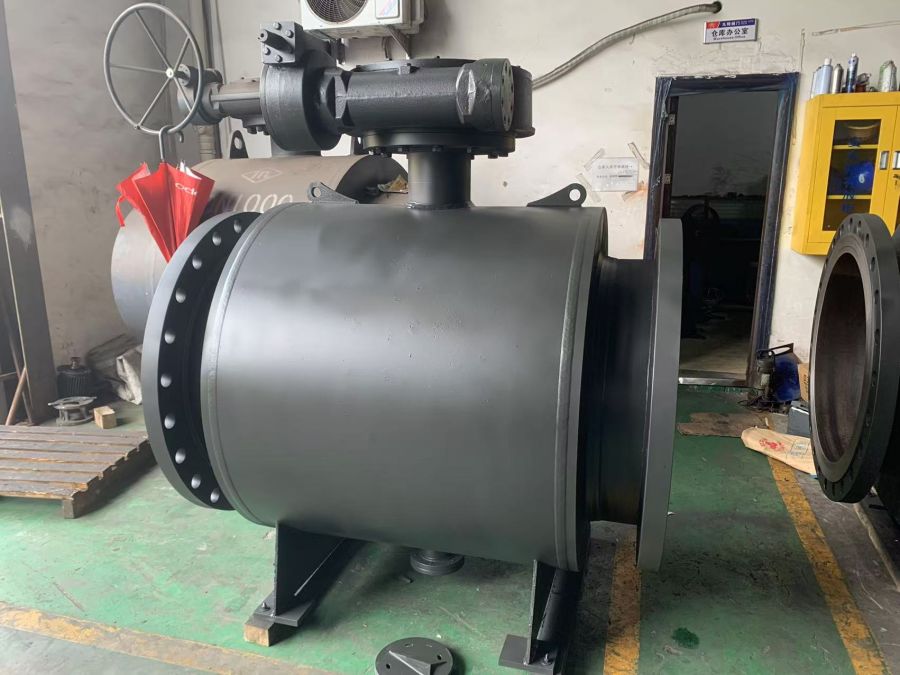

Кран шаровой цельносварной полнопроходной стальной фланцевый с редуктором 11с367

Кран шаровой цельносварной полнопроходной стальной фланцевый с редуктором 11с367п

Стальные шаровые краны цельносварные

Область применения:

◆Системы питьевого и технического водоснабжения.

◆Системы теплоснабжения и отопления.

◆Системы природного, сжиженного газа и нефтепродуктов.

Конструктивные особенности:

◆Благодаря цельносварной конструкции краны имеют меньший по сравнению с кранами других исполнений вес. Простота монтажа и при необходимости последующей теплоизоляции.

◆Не требуют технического обслуживания.

◆Шар и шток выполнены из нержавеющей стали.

◆Герметичность класса "А", обеспеченное специальным уплотнением штока.

◆Надежность не менее 7000 циклов, благодаря новому уплотнению шара из фторопласта.

◆Установка кранов возможна в любом положении. Рукоятка шаровых кранов съемная и может быть переставлена на 180º.

Чертеж крана шарового цельносварного полнопроходного фланцевого с редуктором 11с367п

Материалы основных деталей

№ Наименование детали Материал

1 Патрубок Сталь 20

2 Седло A105

3 Уплотнение C+PTFE

4 Корпус Сталь 20

5 Шар 304

6 Шток 2Cr13

7 О кольцо FPM

8 Редуктор Чугун

Основные габаритные & присоединительные размеры

Ру, МПа Ду, мм L d D D1 D2 n-фd H≈

1,6 /2,5 200 630 200 340 295 266 12-ф22 345

250 730 250 405 355 319 12-ф26 465

300 790 300 460 410 370 12-ф26 530

350 862 350 520 470 429 16-ф26 540

400 914 400 580 525 480 16-ф30 550

450 1000 450 640 585 548 20-ф30 580

500 1067 500 715 650 609 20-ф33 630

600 1346 600 840 770 720 20-ф36 830

700 1524 700 910 840 794 24-ф36 910

800 1727 800 1025 950 901 24-ф39 1025

900 1900 900 1125 1050 1001 28-ф39 1165

1000 2050 1000 1255 1170 1112 28-ф42 1170

*Реальные размеры могут быть чуть отличаться.
